自动焊接作为机械制造、汽车零部件、工程机械、钢结构等行业的核心工艺，在电弧焊、激光焊、气体保护焊等作业中会产生大量焊接烟尘。这类粉尘以金属氧化物为核心成分，粒径极细，且含重金属、焊接烟气等有害物质，不仅违反《大气污染物综合排放标准》（GB16297-1996）及江浙沪地方严格标准，还会导致焊工尘肺病、设备精密部件磨损等问题。

本文聚焦自动焊接工位的粉尘特性与工艺需求，从系统构成、核心技术对比、选型逻辑、江浙沪本地化适配等维度，提供可直接落地的焊接粉尘处理解决方案，助力企业实现“环保达标+生产效率提升”双重目标。

  一、自动焊接工位粉尘核心特性与处理难点

  1.粉尘关键特性

  粒径分布：平均粒径0.1-10μm，PM2.5占比≥80%，超细粉尘易悬浮扩散，常规除尘设备难以高效捕捉；

  成分风险：含Fe、Mn、Cr、Ni等重金属及焊接残留，部分场景（如不锈钢焊接）含Cr??等致癌物质，对人体健康危害极大；

  排放特点：粉尘浓度中等（100-500mg/m³），但多工位同时作业时总排放量较大；烟气温度低（50-200℃，激光焊可达300℃），含少量油雾、VOCs（如焊接助剂挥发物）；

  区域要求：江浙沪地区执行颗粒物排放≤10mg/m³，且需满足《挥发性有机物无组织排放控制标准》（GB37822-2019），要求“粉尘+VOCs”协同治理。

  2.核心处理难点

  粉尘分散性强：自动焊接工位多为柔性布局，粉尘扩散范围广，单点收集难度大；

  设备兼容性要求高：处理系统需避免干扰焊接机器人运动轨迹、焊接精度，且不能影响流水线连续作业；

  二次污染风险：金属粉尘易积灰、板结，管道堵塞可能引发设备故障；部分金属粉尘（如铝粉、镁粉）存在爆炸风险；

  江浙沪场地限制：车间布局紧凑，处理设备需兼顾高效与小型化、模块化设计。

  二、自动焊接工位粉尘处理主流系统方案解析

  （一）系统核心构成

  自动焊接粉尘处理系统需满足“高效收集+精准净化+安全排放+适配生产”四大要求，典型构成包括：

  收集系统：集气罩（定制化设计）、输送管道、风量调节阀；

  净化系统：核心除尘设备（布袋/静电/移动式等）、辅助净化模块（如活性炭吸附 VOCs）；

  动力系统：变频风机（按需调节风量）；

  辅助系统：清灰系统、灰处理系统、防爆系统、在线监测系统。

  （二）主流处理方案对比（原理+适配场景+优劣）

  1.移动式焊接烟尘净化器（单工位）

  核心原理

  采用“局部集气罩（吸气臂）+小型脉冲袋式除尘器+内置风机”一体化设计，吸气臂可360°旋转，精准捕捉单个焊接工位的粉尘，粉尘经滤袋净化后直接排放（室内或室外）。

  关键参数与设备

  处理风量：800-2000m³/h（单工位适配1000-1500m³/h）；

  滤材：抗静电PTFE覆膜滤袋（避免金属粉尘静电积聚，除尘效率≥99.9%）；

  清灰方式：脉冲喷吹（清灰压力0.3-0.5MPa，周期20-40秒）；

  防爆配置：内置防爆阀、防静电接地（针对铝/镁合金焊接等易燃易爆粉尘场景）。

  适配场景

  单/双自动焊接工位（如机器人焊接工作站、小型自动化流水线）；

  柔性生产车间（工位布局频繁调整，无需固定管道）；

  焊接量中等、粉尘扩散范围小的场景（如汽车零部件点焊、精密机械焊接）。

  优缺点

  优点：机动性强（带万向轮，可灵活移动）；无需复杂管道安装，施工周期短（1-2天）；占地面积小（约0.5-1㎡）；投资成本低（单台2-5万元）；

  缺点：不适用于多工位集中处理（需多台设备，后期运维成本高）；处理风量大时能耗较高；室内排放需确保净化效率（避免二次扬尘）。

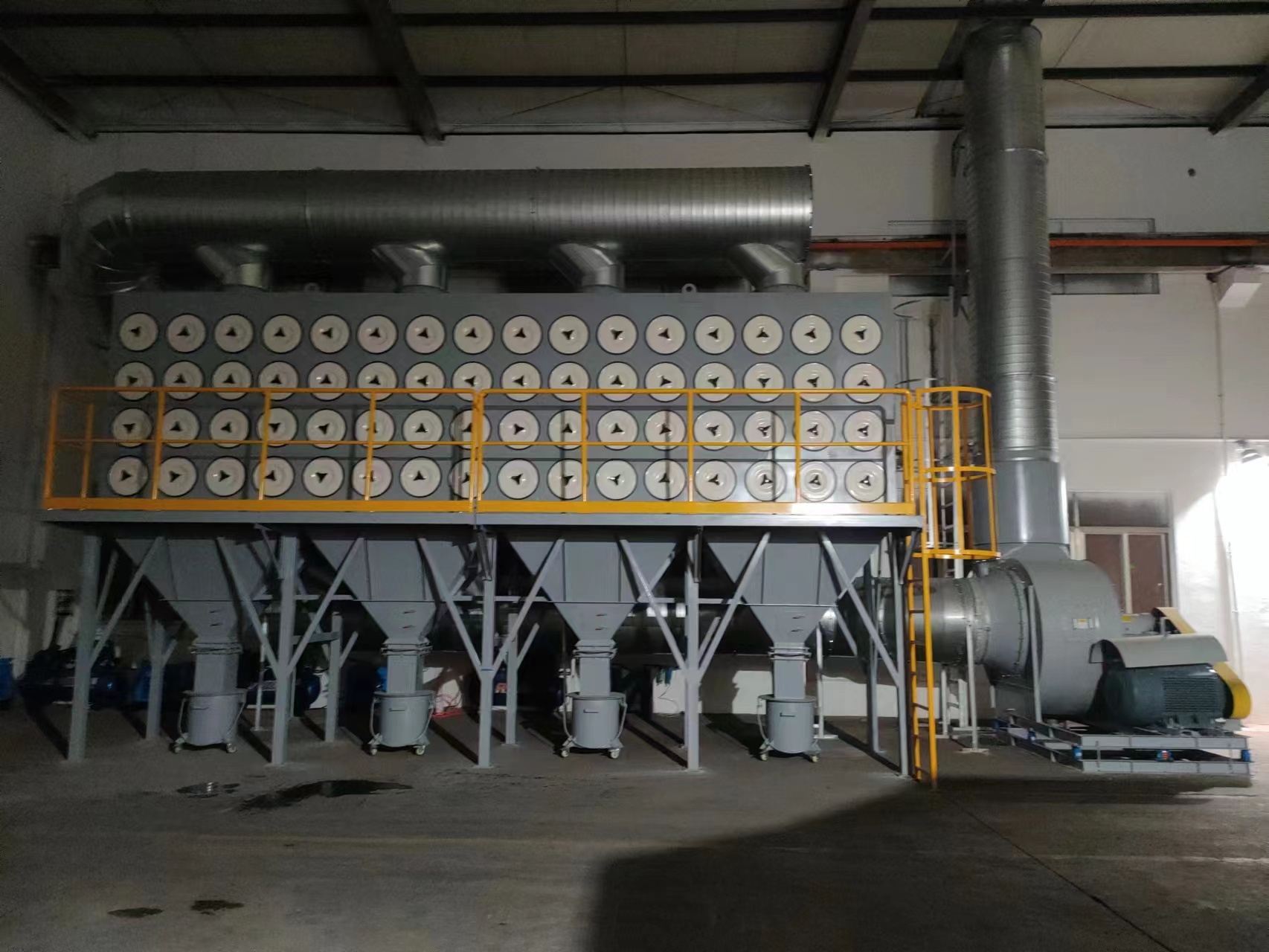

  2.中央集中式除尘系统（多工位/大规模生产首选）

  核心原理

  通过“多工位集气罩（或焊接房整体集气）+主管道+中央除尘器（脉冲袋式/静电）+离心风机”构成集中处理系统，多个自动焊接工位的粉尘经管道汇总后，统一净化处理，达标后高空排放。

  关键参数与设备

  处理风量：5000-50000m³/h（按工位数量计算，单工位预留1500-2000m³/h冗余）；

  核心设备：分室脉冲袋式除尘器（滤材选用PPS或PTFE覆膜，过滤风速0.8-1.0m/min）；

  收集方式：

  固定工位：侧吸罩/顶吸罩（距焊接点距离≤50cm，捕集效率≥90%）；

  机器人焊接：专用密闭罩（包裹焊接臂作业区域，捕集效率≥95%）；

  流水线作业：焊接房整体集气（负压设计，避免粉尘外逸）；

  辅助模块：活性炭吸附箱（处理焊接VOCs/异味）、在线监测系统（PM浓度、风机运行状态）。

  适配场景

  多工位自动焊接线（≥3个工位，如钢结构自动化焊接流水线、汽车车身焊接车间）；

  大规模生产（焊接量大、粉尘总浓度高）；

  江浙沪环保要求严格（需高空排放 +在线监测）的场景。

  优缺点

  优点：处理效率高（集中净化，排放浓度≤5mg/m³）；运维成本低（单台中央设备对应多工位，滤袋更换频率低）；可配套VOCs协同处理，满足“粉尘+异味”双重达标；

  缺点：投资成本高（5-30万元，按处理风量计算）；管道安装复杂，施工周期长（1-2周）；需预留专门设备间和管道空间（不适用于场地极度紧张的车间）。

  3.静电除尘系统（大型高浓度场景适配）

  核心原理

  利用高压静电场使焊接粉尘带电，吸附至极板后通过振打剥离收集，净化后的气体排放。适配于焊接粉尘浓度高、处理风量大的大型车间。

  关键参数与设备

  处理风量：10000-100000m³/h；

  粉尘比电阻：10?-10¹¹Ω?cm（焊接金属氧化物粉尘适配性良好）；

  耐温范围：≤300℃（满足激光焊高温烟气需求）。

  适配场景

  超大型自动焊接车间（如工程机械车架焊接、大型钢结构焊接，工位≥10个）；

  粉尘浓度瞬时峰值＞1000mg/m³的场景；

  连续运行时间长（≥8000h/年）、要求低阻力（运行能耗低）的场景。

  优缺点

  优点：处理风量大、阻力低（≤300Pa），运行能耗仅为布袋除尘的60%-70%；无滤材损耗，维护成本低；

  缺点：投资成本高（约8000-12000元/1000m³/h）；占地面积大（是布袋除尘的1.5-2倍）；对粉尘湿度敏感（湿度＞60%易腐蚀极板）；小型车间性价比低。

  4.湿式除尘系统（特殊场景适配）

  核心原理

  通过喷淋洗涤使粉尘与水接触形成含尘污水，粉尘沉降后经污水处理设备处理，净化后的气体脱水后排放。适配于焊接粉尘含大量油雾、粘性强或易燃易爆的场景。

  关键设备

  文丘里除尘器/冲击式水浴除尘器（除尘效率95%-98%）；

  配套设备：污水沉淀池、压滤机（处理含尘污水，避免二次污染）。

  适配场景

  铝/镁合金焊接（粉尘易燃易爆，湿式系统无爆炸风险）；

  焊接粉尘含大量油雾（如气体保护焊+焊接助剂场景，布袋易糊袋）；

  需同时降温（激光焊烟气温度＞300℃）的场景。

  优缺点

  优点：防爆性能好；适配高粘性、高温粉尘；设备投资低；

  缺点：产生含重金属污水（江浙沪地区污水排放要求严格，需额外配套污水处理系统，增加环保成本）；气体脱水不彻底易导致管道腐蚀；难以达到≤5mg/m³的严格排放要求。

  四、系统设计关键要点（避免常见问题）

  1.收集系统设计（决定除尘效率的核心）

  捕集方式精准化：

  机器人焊接工位：采用“半密闭罩+侧吸罩”组合，罩口距焊接点30-50cm，确保捕集效率≥95%；

  流水线焊接：沿流水线设置条形顶吸罩（风速≥0.8m/s），或整体焊接房负压设计（房内负压值≥5Pa）；

  避免干扰生产：吸气臂/集气罩需预留焊接机器人运动空间（≥50cm安全距离），管道布局避开流水线输送路径。

  管道设计防积灰：

  管道风速≥18m/s（防止金属粉尘沉积）；

  采用圆形管道（比方形管道更易清灰），弯头角度≥90°，每隔3-5m设置清灰口；

  管道材质选用Q235碳钢+防腐涂层（避免焊接烟气腐蚀）。

  2.核心设备参数设计

  布袋除尘器：

  过滤面积=总处理风量（m³/h）÷过滤风速（m/min）÷60×1.2（冗余系数）；

  滤材选择：常规焊接→PPS覆膜滤袋；高温（激光焊）→玻纤覆膜滤袋；易燃易爆粉尘→抗静电PTFE滤袋；

  清灰系统：分室离线清灰（避免清灰时粉尘二次排放），清灰压力0.4-0.5MPa。

  风机选型：

  风压=管道阻力+除尘器阻力+安全冗余（10%）；

  采用变频风机（根据工位运行状态自动调节风量，节能15%-25%）。

  3.安全与辅助系统设计

  防爆设计：铝/镁合金焊接等易燃易爆场景，需设置防爆阀、防静电接地、惰性气体保护系统（如CO?灭火装置）；

  灰处理系统：采用螺旋输送机+储灰仓+密封式卸灰阀（避免粉尘外逸），金属粉尘可回收再利用（如钢铁粉尘返回冶炼炉）；

  智能化控制：配备PLC控制系统，实时监测粉尘浓度、滤袋阻力、风机电流，自动触发清灰、报警功能（如滤袋阻力＞2000Pa时报警）。
