电泳线废气处理工艺全解析：技术选型、方案设计与江浙沪落地案例

 一、电泳线废气核心特性与环保达标要求

  （一）废气主要成分与排放特点

  电泳线废气是涂装行业典型的低浓度、大风量污染物，核心成分包括三类：

  挥发性有机物（VOCs）：以电泳漆中的醇类、酯类、胺类溶剂为主（如乙二醇单丁醚、异丁醇），浓度通常在50—300mg/m³，具有刺激性气味，易形成光化学烟雾；

  漆雾颗粒：电泳过程中产生的雾化漆滴（粒径0.1-10μm），含树脂、颜料等固体成分，若直接排放会造成设备腐蚀和大气扬尘；

  酸碱废气：电泳槽液调整时产生的少量HCl、NH?等，pH值波动范围6-9，易与水汽结合形成腐蚀性气溶胶。

  排放特点：风量大（单条电泳线风量5000—50000m³/h）、浓度低、含油雾/水汽、间歇性排放（与生产批次同步），处理需兼顾“预处理除雾+核心VOCs净化”双重需求。



  二、电泳线废气处理核心工艺解析（按处理流程分类）

  （一）预处理工艺：漆雾与水汽去除

  预处理是电泳线废气处理的关键环节，直接影响后续VOCs净化效率，主流工艺包括：

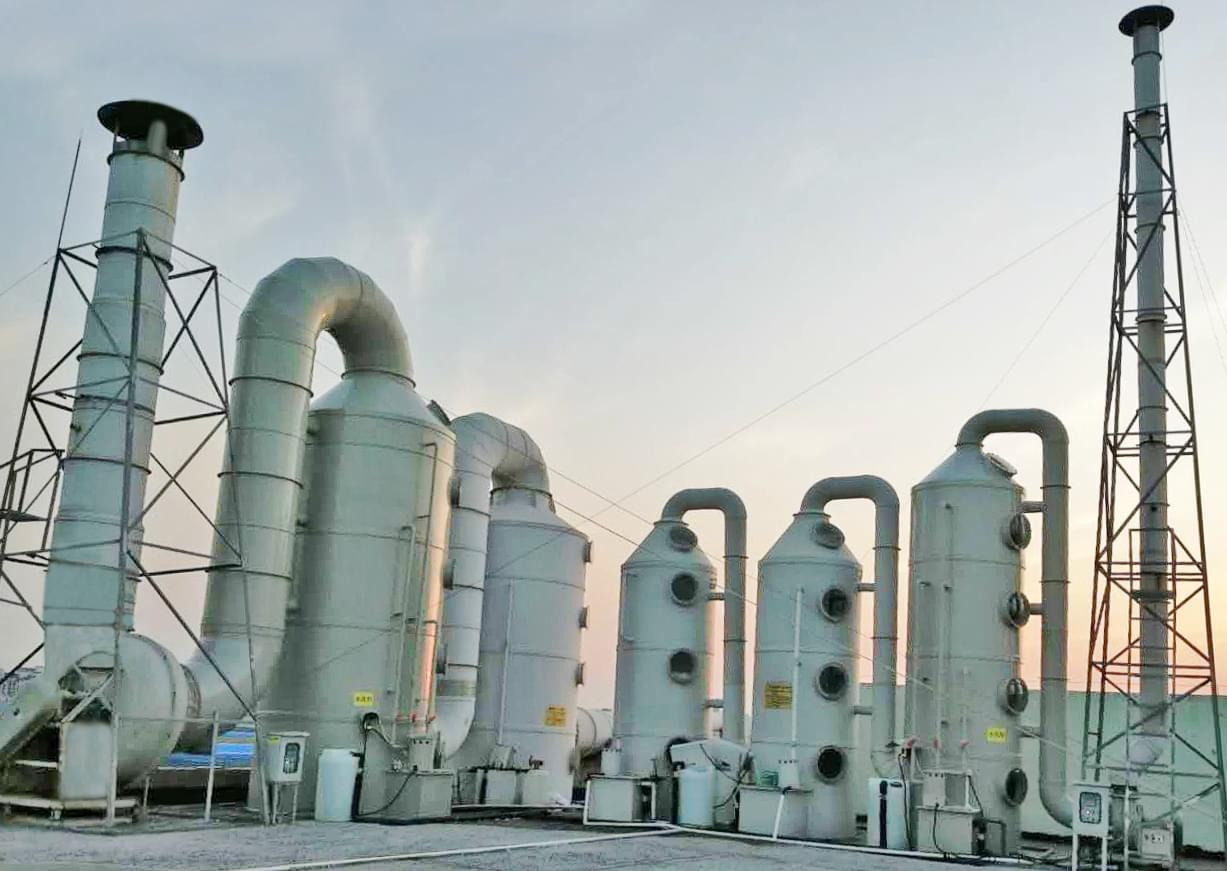

  喷淋吸收塔（水喷淋+化学吸收）

  原理：通过碱性喷淋液（pH=8-10）洗涤废气，漆雾颗粒被水膜捕获，酸碱废气通过中和反应去除（如NH?+H?SO?→(NH?)?SO?）；

  优势：处理风量大、成本低、能同时除雾+脱硫脱酸，适合电泳线高湿度废气；

  不足：对疏水性VOCs去除率低（≤20%），需定期更换喷淋液，产生含漆废水需处理；

  关键参数：液气比2—5L/m³，喷淋层数3-5层，风速1.5—2.5m/s。

  过滤棉+活性炭纤维预处理

  原理：一级采用中效过滤棉（G3-G4级）捕获大颗粒漆雾，二级用活性炭纤维毡吸附油雾和部分VOCs，防止后续设备堵塞；

  优势：体积小、安装灵活、无废水产生，适合空间受限的电泳线；

  不足：过滤棉需定期更换（周期1-3个月），运行成本中等；

  适用场景：漆雾浓度≤20mg/m³的中小型电泳线。

  静电除雾器

  原理：通过高压静电场使漆雾颗粒带电，吸附至集尘极，实现固气分离；

  优势：除雾效率≥95%，能处理细小漆雾（≤0.1μm），运行阻力低（≤500Pa）；

  不足：投资成本高（约8-15万元/千m³），需定期清理集尘极，不适用于含易燃易爆溶剂的废气；

  适用场景：大型电泳线（风量≥20000m³/h）或漆雾浓度较高的工况。

  各工艺详细解析：

  活性炭吸附法（基础款）

  适用场景：小型电泳线（风量≤10000m³/h）、VOCs浓度≤100mg/m³，或作为应急处理设施；

  江浙沪落地注意：需配套活性炭再生设备或与危废处理企业签订协议，否则易面临环保处罚；

  优化方案：采用“活性炭吸附+在线脱附”模式，延长吸附周期至6-12个月，降低运行成本。

  分子筛转轮+CO（主流推荐）

  核心优势：针对电泳线低浓度、大风量特点，分子筛浓缩后可降低燃烧能耗，催化燃烧温度低（300℃左右），适合江浙沪地区对能耗和排放标准的双重要求；

  关键配置：转轮材质选用疏水性分子筛（避免水汽影响吸附效果），催化剂选用贵金属（Pt/Pd）或非贵金属（Mn-Cu），热回收装置采用陶瓷蓄热体；

  适用场景：大型电泳线（风量≥30000m³/h）、VOCs浓度≥200mg/m³，或江浙沪地区对去除率要求≥95% 的企业；

  技术亮点：采用三室RTO，蓄热体换热效率≥90%，可回收余热用于电泳槽加热，实现能源循环；

  注意事项：需进行防爆设计（电泳漆溶剂多为易燃物），占地面积较大（约50-100㎡/千m³），适合新建厂房或有足够空间的企业。

  （三）后处理工艺：尾气达标与余热回收

  尾气吸附净化：若核心工艺处理后VOCs浓度接近标准限值，可增设小型活性炭吸附塔或分子筛吸附床，确保排放浓度≤50mg/m³；

  余热回收系统：RTO/CO设备产生的高温尾气（600-800℃），可通过换热器回收热量，用于电泳槽恒温加热、车间供暖等，江浙沪地区企业可享受节能补贴（约10-20元/㎡）；

  废气排放监测：按江浙沪环保要求，需安装VOCs在线监测设备（如PID检测仪），实时监测排放浓度，数据接入当地环保平台。

  三、电泳线废气处理工艺组合方案与选型指南

  （一）典型工艺组合方案（按企业规模分类）

  小型电泳线（风量≤10000m³/h，VOCs≤100mg/m³）

  组合方案：喷淋塔（预处理）+光催化氧化+活性炭吸附（末端保障）

  优势：投资低（约10-20万元）、运行成本低，适合五金件、小型零部件电泳企业；

  中型电泳线（风量10000—30000m³/h，VOCs100-200mg/m³）

  组合方案：过滤棉+活性炭纤维（预处理）+分子筛转轮+CO+余热回收

  优势：净化效率高（≥92%）、能耗低，符合江浙沪地标要求，适合汽车零部件、家电电泳企业；

  投资预算：80-150万元，回收期约 2-3年（含节能补贴）。

  大型电泳线（风量≥30000m³/h，VOCs200-300mg/m³）

  组合方案：静电除雾器（预处理）+三室RTO+余热回收+在线监测

  优势：处理效率≥95%，可回收余热用于生产，适合整车厂、大型涂装车间；

 （二）选型核心要素（江浙沪企业重点关注）

  环保标准匹配：优先选择处理效率≥90%的工艺（如CO、RTO），避免因标准升级导致二次改造；

  能耗与成本平衡：江浙沪工业电价较高（约0.8-1.0元/度），建议选择带余热回收的工艺，降低运行成本；

  空间与场地条件：市区企业（如上海闵行、苏州工业园区）场地受限，优先选择分子筛转轮+CO（占地面积小，约10-20㎡/千m³）；

  危废与二次污染：避免单纯使用活性炭吸附（危废产生量大），优先选择可回收或无二次污染的工艺；

  供应商本地化服务：选择江浙沪地区有电泳线案例的供应商（如凯发一触即发环保），确保安装调试、售后维修及时（响应时间≤24小时）。

  三、设备选购与供应商评估要点（江浙沪地区专属）

  （一）设备选购关键参数

  预处理设备：喷淋塔需关注液气比、喷淋层数、材质（PP或碳钢防腐）；静电除雾器关注除雾效率、运行阻力、防爆等级；

  核心净化设备：CO/RTO需关注热回收效率、燃烧温度控制精度、催化剂/蓄热体寿命；分子筛转轮关注吸附容量、浓缩比、疏水性；

  辅助设备：在线监测设备需符合江浙沪环保要求（如PID检测仪，测量范围0-1000mg/m³，数据可联网）；风机需选择低噪音、高效率（≥85%）型号。

  （二）江浙沪供应商评估标准

  资质认证：具备环保工程专业承包二级及以上资质、ISO9001质量体系认证、安全生产许可证，优先选择通过“江浙沪环保产业协会推荐企业”认证的供应商；

  案例经验：近3年有≥10个电泳线废气处理案例（需提供合同复印件、环保验收报告），且案例分布在江浙沪地区（便于实地考察）；

  技术实力：拥有核心工艺专利（如分子筛转轮、催化剂配方），可提供定制化方案设计（根据企业废气参数、场地条件优化）；

  售后服务：承诺安装调试周期≤15天，质保期≥1年，提供24小时应急维修服务，定期（每6个月）上门检测设备运行状态；

  成本透明度：明确报价包含设备、安装、调试、培训、环保验收等全流程费用，无隐藏成本，可协助申请江浙沪地区环保补贴（如节能改造补贴、环保设备购置补贴）。
