2020新年伊始，在遇到严重疫情冲击和员工复工艰难的情况下，凯发一触即发环保勇于担当，共克时艰，全力保障扬州客户废气处理设备按时出货和安装，为公司新年头单扬州线路板废气处理工程成功案例。下面介绍该项目废气处理系统设计方案。

一、项目由来

江苏扬州某科技股份有限公司是一家柔性线路板研发商，在深圳证券交易所上市，主要从事笔记本电脑输入设备核心部件的研发、制造和销售，其线路板制造车间需增加配套环境治理设施，对酸、含氰、有机废气等有害气体进行净化处理。凯发一触即发环保很荣幸地参与了该项目的方案投标并顺利中标，包括方案设计、废气处理设备制造、施工安装和调试保修等服务。

图1 扬州线路板废气处理设备安装施工现场

图1 扬州线路板废气处理设备安装施工现场

二、废气处理方案编制依据

本设计方案不限于以下文献：

1.《中华人民共和国环境保护法》；

2.《大气环境质量标准》（GB3095）；

3.《大气污染物综合排放标准》(GB16297-1996)；

4.上海市《大气污染物综合排放标准》(DB31933-2015)；

5.《工业企业设计卫生标准》(GBZ1-2010)；

6.《吸附法工业有机废气治理工程技术规范》(HJ2026-2013)；

7.《环境保护产品技术要求工业废气吸附净化装置》(HJ/T368-2007)；

8.《工业企业厂界环境噪声排放标准》GB-12348-2008；

9.《建筑隔声与吸声构造》—08J931；

10.《环境保护产品技术要求通风消声器》--HJ2523-2012；

11.《环境保护产品技术要求工业废气吸收净化装置》--HJ/T387-2007；

12.《简明通风设计手册》，建筑工业出版社；

13.《环保设备材料手册》；

14.有关国家和环保局要求的设计规范及原则；

15.其他相关规范和当地相关资料。

图2 扬州线路板废气处理设备安装施工现场

三、废气处理方案编制原则

废气及粉尘处理工程根据废气的特点以及项目的实际情况进行设计，符合环保、卫生、节能、可靠、美观的原则。

1、所选方案工艺可靠、造价合理、运行维护经济。综合考虑现场的实际情况，优先采用低能耗、低运行费用、基建投资省、工期短、占地面积少、操作管理简便的处理工艺。

2、认真贯彻执行国家关于环境保护的方针政策，遵守国家有关法规、规范、标准，根据环境管理体系要求及规范作为设计指导。

3、操作维护简便，即在工艺流程与控制方式的设计上，考虑仅需兼管人员即可完成运行。

4、充分考虑治理过程产生的废渣、废水，避免造成二次污染。

5、处理站平面和高程布置要求紧凑、合理、美观，实现功能分区，方便运行管理，节省占地。

四、废气处理方案设计范围

本废气处理工程包含：

1. 方案工艺流程的选择和设计及技术要求治理目标；

2. 环境治理设备的选型，规格，型号，参数等；制造、安装与售后；

3. 工程设备的运输、安装、调试及操作人员的培训；

4.系统管路、电器、自控的设计与安装及调试。

五、废气处理方案排放标准

1.排放限值

处理后的废气放执行《电镀污染物排放标准》(GB21900-2008)及上海市《大气污染物综合排放标准 (DB31933-2015)中表1标准。

序号	污染物项目	标准文号	备注
序号	污染物项目	标准文号	排放浓度（mg/m³）	排气筒高度（h）
1	硫酸雾	GB21900-2008	30	15	排放速率根据排气筒高度计算
2	氮氧化物	GB21900-2008	200	15	排放速率根据排气筒高度计算
3	氰化物	GB21900-2008	0.5	25	排放速率根据排气筒高度计算
4	非甲烷总烃	DB31933-2015表1	70	15	排放速率根据排气筒高度计算
5	甲醛	DB31933-2015表1	5	15	排放速率根据排气筒高度计算

2.车间废气种类

1）酸废气：主要包括H2SO4 等；

2）含氰废气：主要为化金线、镍钯金线产生的废气；

3）非甲烷总烃：烤箱、丝印机、刷版线、DI、曝光机、VRS、AOI、文字喷墨等，在生产过程中会有因有机溶剂挥发而产生的有机废气（以非甲烷总烃计）。

六、废气处理方案风量规划

1、酸性废气风量规划

序号	废气类型	需求风量（m3/h）	单套系统风量（m3/h）	系统数量（套）
1	酸性废气	200000	50000	4

2、含氰废气风量规划

废气点：化金线，镀金线。

序号	废气类型	设计风量（m3/h）
1	含氰废气	30000

3、有机废气风量规划

废气点：烤箱、丝印机、刷版线、DI、曝光机、VRS、AOI、文字喷墨、白光区、压合、贴合等。

序号	设备	设计风量（m3/h）
1	有机废气	30000

七、废气处理方案系统设计

(1)酸性、甲醛废气处理工艺流程：两级洗涤塔处理

酸性、甲醛废气处理工艺流程

酸性废气处理原理

喷淋洗涤塔采用氢氧化钠(NaOH)溶液作为吸收液来净化酸性气体，酸性气体由离心通风机吸入进风段后向上动、而喷嘴喷出的中和液由上向下喷淋。从二级中喷出的中和液与上升的酸性气体进行气液接触，吸收中和液往下湿淋二级填料层，使从下往升的酸性气体得到气液接触吸收中和.中和液再向下淋一级填料层。再一次获得气液相接触吸收中和作用;同时还增大了一级中填料的湿淋量、从而加大了该填料层的气液比;正因为酸性气体是自下往上升。因此通过第一级填料层的酸性气体浓度高.这样使高浓度的酸性气体曲折地从填料间空隙通过向上升时，与向下流动的中和液接触吸收中和、可使酸性气体通过该填料层后浓度急剧下降，然后再经过一排中和液喷淋，酸性气体与吸收液中和后，浓度再度下降;然后再通过一个填料层和一排中和液喷淋的接触吸收中和、使酸性气体的浓度净化到设计的预定效果,通过防雾层经帽盖而排入大气。

（2)含氰废气处理工艺：三级次氯酸钠处理

含氰废气处理工艺流程简图

含氰废气处理原理

含氰废气喷淋塔采用氢氧化钠(NaOH)溶液和次氯酸钠溶液作为吸收液来净化含氰气体，含氰气体由离心通风机吸入进风段后向上动、而喷嘴喷出的中和液由上向下喷淋；从第二级中喷出的中和液与上升的含氰气体进行气液接触，吸收中和液往下湿淋第二级填料层，使从下往升的含氰气体得到气液接触吸收中和；中和液再向下淋第一级填料层。再一次获得气液相接触吸收中和作用；同时还增大了第一级中填料的湿淋量、从而加大了该填料层的气液比。含氰气体是自下往上升，因此通过第一级填料层的含氰气体浓度高，高浓度的含氰气体曲折地从填料间空隙通过向上升时，与向下流动的中和液接触吸收中和、可使含氰气体通过该填料层后浓度急剧下降，再经过一排中和液喷淋，含氰气体与吸收液中和后，浓度再度下降;然后再通过一个填料层和一排中和液喷淋的接触吸收中和，使含氰气体的浓度净化到设计的预定效果,后通过防雾层经帽盖而排入大气。

第一步，CN-在碱性条件下被NaClO氧化成CNCl， CNCl很快水解成微毒的CNO-，第二步则是继第一步反应之后，用HClO 再将CNO-进一步氧化成N2和CO2，水喷淋产生的废水可循环使用，定期排放，经厂内废水处理设施处理达标后接入污水处理厂进行集中处理。

（3）有机废气处理工艺：过滤＋两级活性炭塔

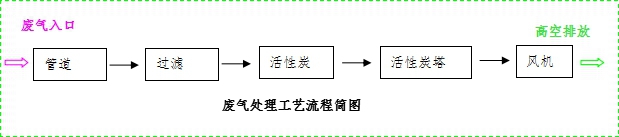

废气处理工艺流程简图
