昆山半导体行业废气粉尘治理：高洁净工况专属解决方案

文章出处：原创网责任编辑：蔡作者：蔡人气：-发表时间：2026-06-01 00:00:00【大中小】

昆山半导体企业生产工序繁多，光刻、刻蚀、清洗、镀膜等环节会产生多种特殊废气，包含有机 VOCs、酸碱废气、微量有毒气体，污染物组分精细，处理标准远超普通工业行业。生产车间为高洁净环境，粉尘管控要求严苛，微米级细微粉尘都可能影响芯片良率，常规除尘设备无法满足洁净等级要求。半导体产线多为24小时连续运转，治理设备必须具备高稳定性，不允许频繁停机检修。同时废气中部分气体具备腐蚀性，对设备密封、材质、管路设计都有精细化要求。

二、核心治理工艺解析

半导体酸碱废气优先选用多级洗涤塔，通过不同药剂分层中和各类酸性、碱性气体，净化精度高，且设备密封性强，适配洁净车间使用。光刻、涂胶工序产生的低浓度VOCs，选用高端活性炭吸附箱，搭配专用蜂窝活性炭，吸附效率高且无粉尘脱落，不会污染车间环境。浓度偏高的有机废气，采用CO催化燃烧工艺做无害化处理，低温反应模式不会产生额外杂质，契合半导体洁净生产要求。粉尘治理选用高精密滤筒除尘器，整机做无尘化设计，滤料采用超低发尘材质，除尘精度可满足半导体车间洁净等级，同时搭配防静电结构，规避静电隐患。

三、凯发一触即发环保半导体行业定制方案

按照半导体不同生产工段做分区治理，清洗、蚀刻工段布设多级洗涤塔，根据废气酸碱度调配专用中和药剂，设备采用耐腐蚀不锈钢材质，密封结构全面升级，杜绝气体渗漏。光刻、脱胶工段采用活性炭吸附箱结合CO催化燃烧的组合工艺，设备内置高效过滤层，防止活性炭粉末进入生产区域。研磨、切割等产尘工段，选用无尘型滤筒除尘器，整机集成静音、防静电设计，配套独立排风管路，做到粉尘定点收集、集中处理。整套系统采用全自动变频控制，跟随产线负荷自动调节风量风压，在保证治理效果的同时降低能耗，设备核心部件选用长效配件，适配全年连续运行工况。

四、昆山半导体企业落地案例

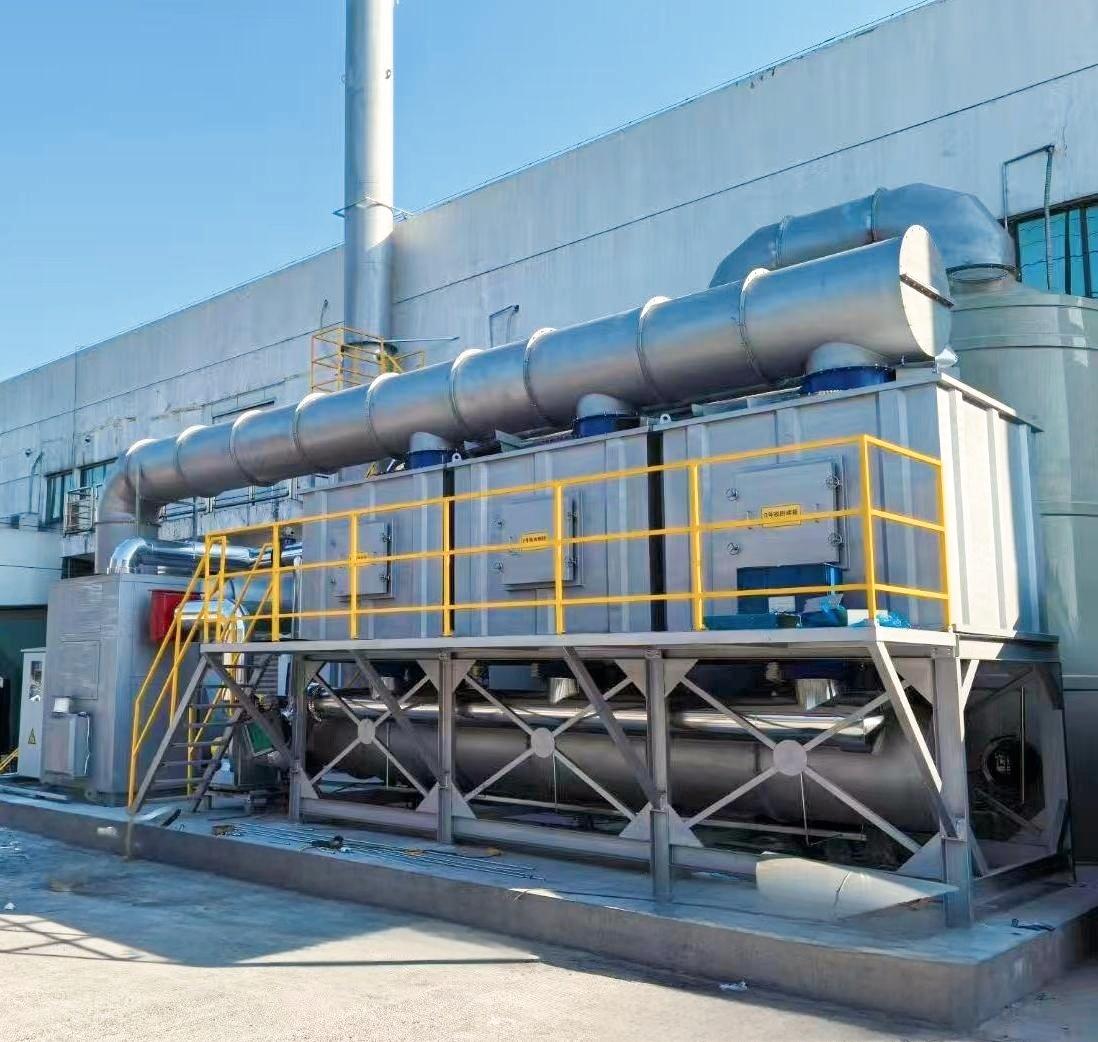

昆山一家专注芯片封装测试的半导体企业，多条产线同步产生酸碱废气、有机VOCs与细微粉尘，车间洁净度与环保排放双重压力较大。我方分区布设洗涤塔、活性炭吸附设备、CO催化燃烧装置与高精度滤筒除尘器。项目完工后，废气、粉尘各项指标全部符合半导体行业特殊标准，车间洁净环境不受任何影响。设备全年连续稳定运行，故障率低，运维工作量少，得到企业运维与环保部门的双重认可，目前已成为区域内半导体行业治理样板工程。
